Aprašymas

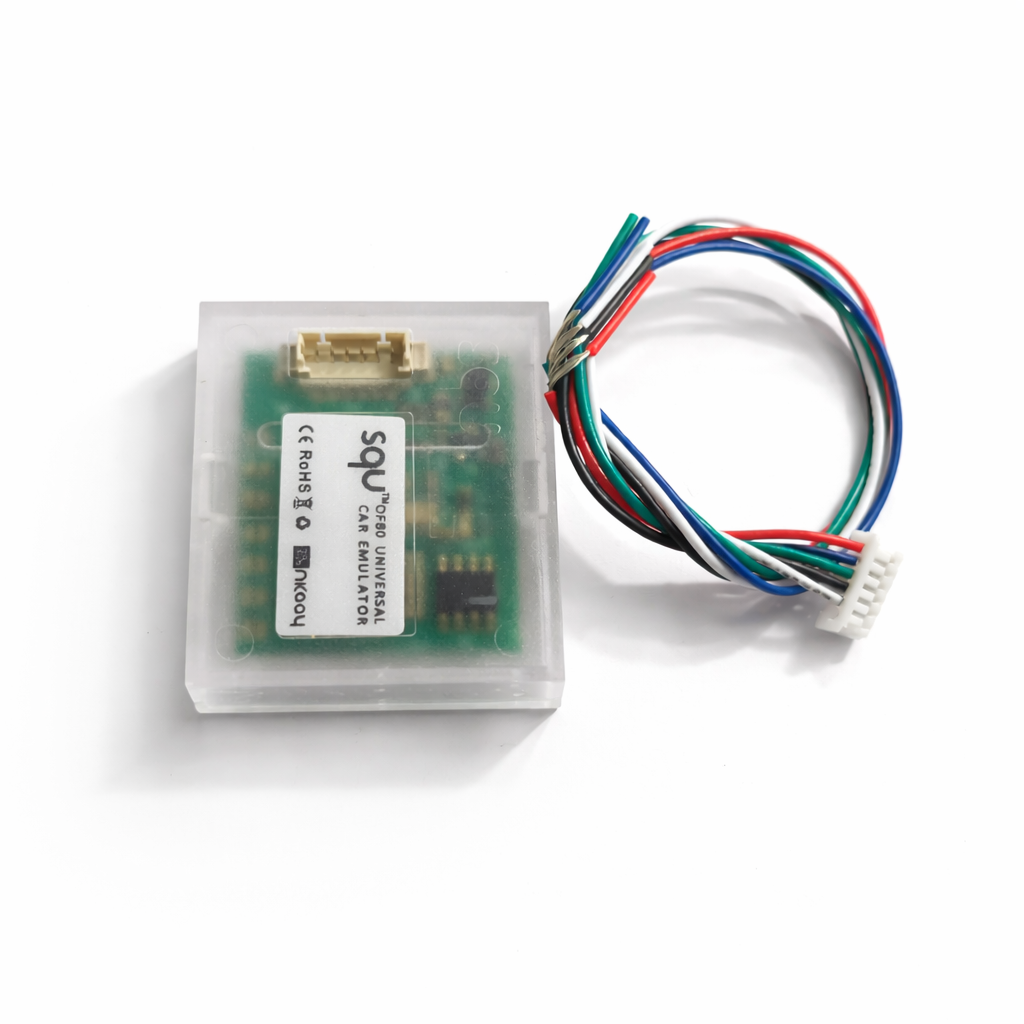

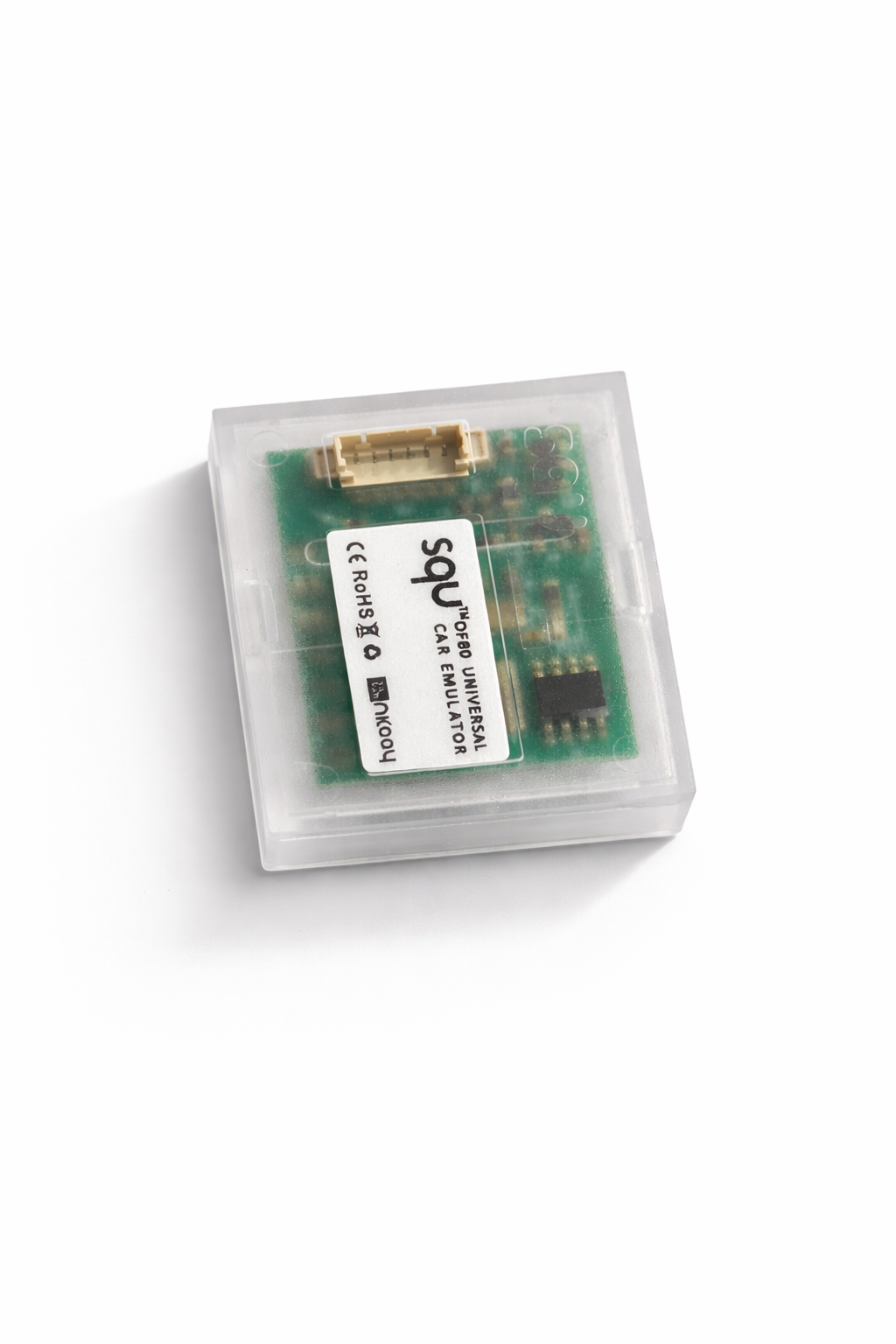

SQU OF80 universalus emuliatorius

SQU OF80 – tai universalus automobilių elektronikos emuliatorius (diagnostinis įrenginys), skirtas imobilizatoriaus (IMMO), oro pagalvių sėdynės sensorių (seat occupancy) ir prietaisų skydelio (tacho) sistemų testavimui, diagnostikai bei imitavimui.

---

SQU OF80 universalus emuliatorius kas tai yra?

SQU OF80 – mažas elektroninis modulis, kuris imituoja (emuliuoja) automobilio ECU ir kitų sistemų signalus.

Jis gali:

• „emuliuoti“ originalius automobilio komponentus
• generuoti signalus testavimui
• leisti dirbti su automobilio elektronika be realaus automobilio

Tai profesionalus įrankis, dažniausiai naudojamas:

• autoelektrikų
• diagnostikos specialistų
• ECU / immo programavimo meistrų

---

Kam naudojamas SQU OF80 universalus emuliatorius?

Pagrindinės paskirtys:

1. Imobilizatoriaus (IMMO) valdymas

• IMMO OFF / ON funkcijos
• leidžia apeiti imobilaizerio sistema testavimo ar remonto metu
• naudojamas keičiant ECU ar sprendžiant užvedimo problemas

2. Sėdynės užimtumo (airbag) sensorių emuliacija

• imituoja keleivio buvimą / nebuvimą
• padeda diagnozuoti airbag klaidas
• naudojamas remontuojant SRS sistemas

3. Prietaisų skydelio (tacho) testavimas

• leidžia įjungti prietaisų skydelį „ant stalo“
• padeda tikrinti:
  • ekranus
  • segmentus
  • gedimus

4. ECU signalų emuliacija

• pakeičia ar generuoja signalus:
  • imobilizatoriaus
  • ESL (vairo užrakto)
  • EZS modulių
• leidžia testuoti sistemas be automobilio

---

Funkcijos ir galimybės

• ✔ ~51 IMMO programa (įjungimas / išjungimas)
• ✔ ~21 seat occupancy sensor programa
• ✔ 8 tacho (prietaisų skydelio) programos
• ✔ Daugkartinio naudojimo (dauguma režimų)
• ✔ LED indikacija (darbo režimų diagnostikai)

---

SQU OF80 universalus emuliatorius – funkcijos ir galimybės

1. SQU OF80 universalus emuliatorius pagrindinės funkcijos

SQU OF80 yra daugiafunkcinis emulatorius, galintis imituoti įvairių automobilio elektroninių sistemų darbą:

✔ Imobilaizerio (IMMO) emuliacija

• IMMO ON / OFF funkcijos (51 programa)
• IMMO signalų generavimas ECU blokui
• Sugedusio imobilizatoriaus „pakeitimas“
• Užvedimo leidimas be originalaus immo
• ECU ir immo sinchronizacijos imitacija
• IMMO bypass (apeinimas diagnostikai ar testavimui)

---

✔ SRS / sėdynės užimtumo sensoriaus emuliacija

• 21 skirtinga programa
• Emuliuoja keleivio buvimą / nebuvimą
• Simuliuoja „child seat“ režimus
• Leidžia pašalinti:
  • airbag klaidas
  • occupancy sensor gedimus
• Suderinamas su įvairiais SRS valdikliais (Temic, TRW ir kt.)

---

✔ Tacho / prietaisų skydelio emuliacija

• 8 testavimo programos
• Leidžia:
  • įjungti skydelį „ant stalo“
  • patikrinti LCD, LED, segmentus
  • aptikti neveikiančias zonas
• Simuliuoja CAN / signalus reikalingus cluster veikimui

---

✔ ECU signalų emuliacija

• ECU komunikacijos imitavimas
• CAN ir K-line signalų palaikymas
• Dirba su įvairiais ECU tipais (EDC15, EDC16, ME7 ir kt.)
• Leidžia testuoti ECU be automobilio

---

2. Programų valdymas ir konfigūracija

✔ Programų pasirinkimas

• Programos parenkamos per jumperius (J1–J7)
• Galima rankiniu būdu nustatyti konkretų režimą
• Paprastas perjungimas tarp funkcijų

---

✔ Daugkartinis naudojimas

• Dauguma programų – reusable (naudojamos daug kartų)
• Kai kurios IMMO funkcijos – vienkartinės (single use)
• Tinka profesionaliam darbui servise

---

✔ LED indikacijos sistema

LED indikatorius rodo darbo būseną:

• Diagnostinis režimas → mirksi kas 1 sek.
• ECU derinimas → greitas mirksėjimas (~0.1 sek.)
• Stabilus darbas → nuolat šviečia + periodinis mirksėjimas

Leidžia greitai suprasti:

• ar emulatorius prijungtas teisingai
• ar vyksta komunikacija su ECU

---

3. Techninės galimybės

• Maitinimas: 12V (nuo automobilio arba stendo)
• Kompaktiškas dydis – lengva integruoti
• Greita reakcija ir stabilus veikimas
• Aukštas emuliacijos tikslumas
• Veikia su:
  • CAN tinklais
  • K-line sistemomis
• Suderinamas su diagnostikos įranga

---

4. Diagnostikos ir testavimo galimybės

✔ Darbas be automobilio

• Leidžia testuoti:
  • ECU
  • prietaisų skydelius
  • SRS modulius
• „Bench testing“ (ant stalo)

---

✔ Gedimų diagnostika

• Greitas komponentų patikrinimas
• Lokalizuoja:
  • skydelio gedimus
  • airbag klaidas
  • immo problemas

---

✔ ECU keitimo / programavimo pagalba

• Naudojamas:
  • keičiant ECU
  • klonuojant ECU
  • programuojant immo

---

5. IMMO programų galimybės

SQU OF80 palaiko labai platų IMMO funkcijų spektrą:

✔ VAG grupė

• VW be CAN / su CAN
• EDC15 / EDC16 / ME7
• Hitachi ECU
• Valve Code sistemos
• TDI (1.9 / 2.0 / 2.7 / 3.0)

---

✔ Premium gamintojai

• BMW EWS II / III (su ISN)
• Mercedes CR1 / CR2 / EZS / WSP
• Mercedes ESL (vairo užraktas)

---

✔ Kiti gamintojai

• Nissan NATS 4/5
• Opel HC05
• Fiat (CAN / be CAN)
• Renault (senos ir naujos ECU)
• Suzuki (X24C01, OKI, 93C56)
• Mazda, Honda, Kia, Chrysler, Daewoo
• Yamaha

Iš viso: ~51 IMMO režimas

---

6. Sėdynės sensoriaus (SRS) galimybės

• Skirtingi režimai:
  • su vaiko kėdute
  • be vaiko kėdutės
• Palaikomi:
  • BMW (E serija)
  • Mercedes (W210, W211, W220 ir kt.)
  • Mini
  • Mazda
• Tikslus signalų imitavimas SRS blokui

---

7. Tacho programų galimybės

Leidžia pilnai testuoti prietaisų skydelius:

• Audi Q7 / A6
• Citroen C4 Picasso
• Renault Scenic / Kangoo / Espace
• VW Passat B6
• EMF ekranai

Parodo visus segmentus vienu metu – lengvas gedimų nustatymas

---

8. Naudojimo scenarijai

SQU OF80 naudojamas:

• Autoelektrikų dirbtuvėse
• ECU programavimo darbuose
• Diagnostikos laboratorijose
• Automobilių remonte
• ECU / immo keitime

---

9. Pagrindiniai privalumai

• Universalumas (daug markių ir sistemų)
• Didelis programų kiekis (~68 funkcijos)
• Kompaktiškas ir paprastas naudoti
• Tinka profesionalams
• Taupo laiką diagnostikoje
• Leidžia dirbti be automobilio

---

Trumpa išvada

SQU OF80 – tai vienas universaliausių IMMO / SRS / TACHO emuliatorių, skirtas:

• profesionaliai diagnostikai
• ECU ir imobilizatorių darbams
• prietaisų skydelių testavimui

Tai „3 viename“ įrankis:
IMMO + AIRBAG + TACHO diagnostika viename įrenginyje

---

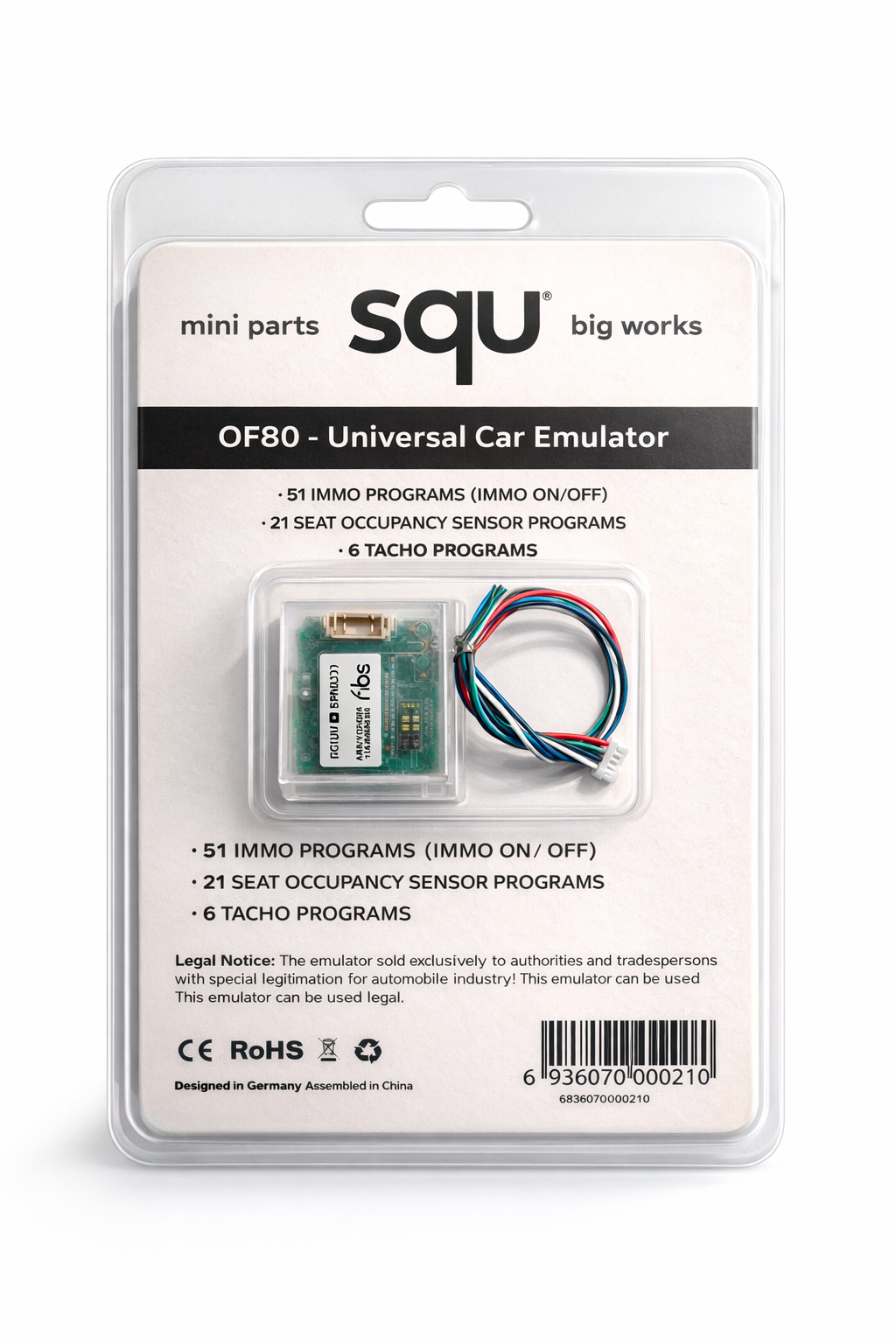

Komplektacija:

1x – SQU OF80 universalus emuliatorius

1x – Naudojimo instrukcija (CD)
